単純相・遅延造影相またはヨードマップからヘマトクリット値および左室内腔のCT値を用いて細胞外液分画 (ECV: Extra Cellular Volume) を算出しマッピングして表示します。
■単純相・遅延造影相を用いたサブトラクション法、ヨードマップを用いたヨード法でECVを算出
■サブトラクション法では単純データと遅延造影データを非剛体位置合わせ
■ECVは短軸断面に表示されるのと合わせてポーラーマップでの表示も可能
非剛体位置合わせを利用した差分ボリューム計算でECVを算出
非剛体位置合わせを利用した差分ボリューム計算でECVを算出
遅延造影データから左室心筋の軸と内膜・外膜を自動抽出し、非剛体位置合わせを利用した位置ずれの少ない差分ボリュームを基にECVを算出します。
サブトラクション法とヨード法に対応
サブトラクション法とヨード法に対応
遅延造影データから単純データを差分するサブトラクション法と、ヨードマップ画像を用いて算出するヨード法に対応。サブトラクション法では非剛体位置合わせを利用したサブトラクションが可能です。

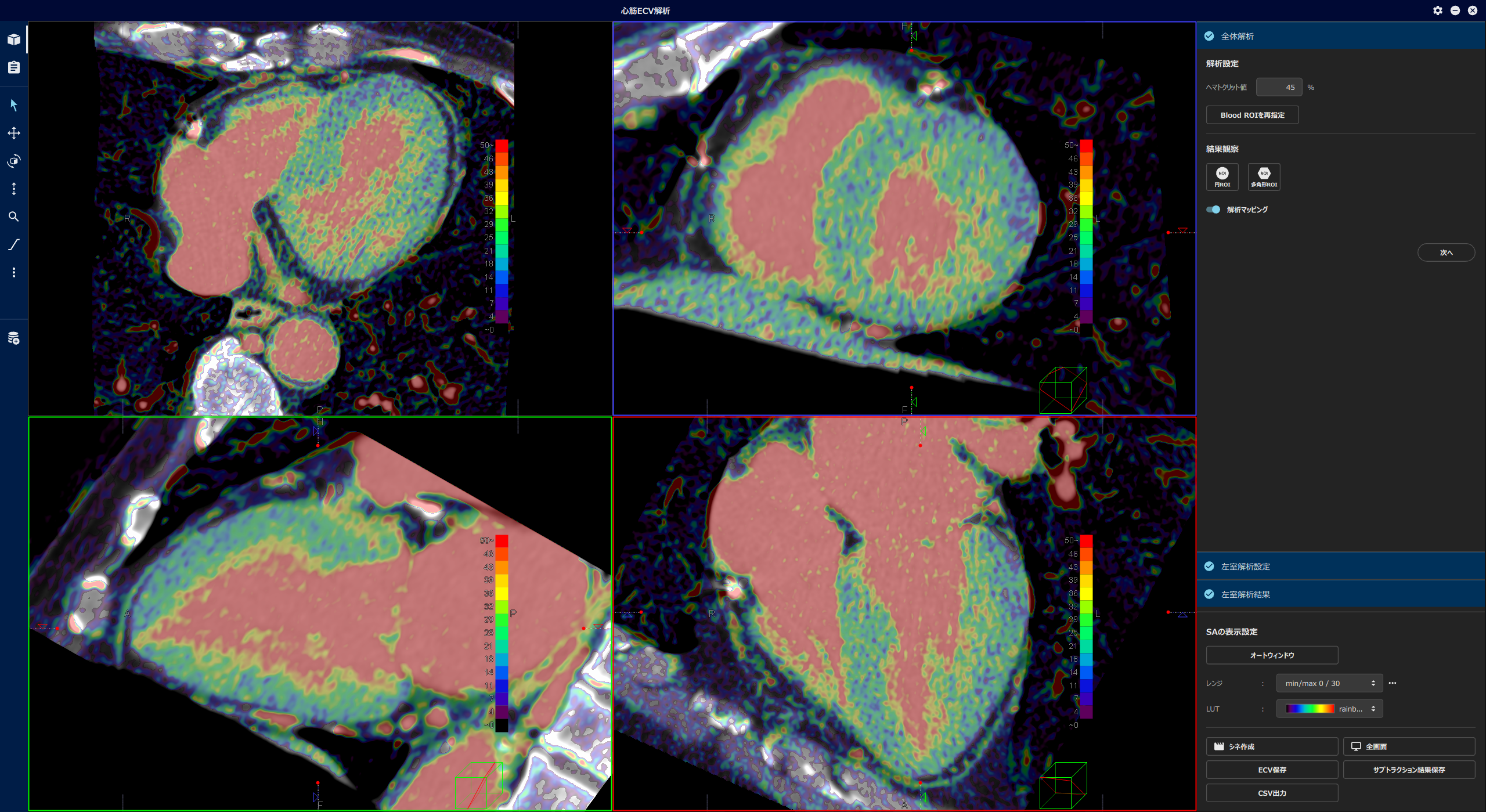

全体解析
全体解析
心臓全体にECVマップを表示します。計測を行いたい箇所にROIを配置することで任意の組織を評価できます。

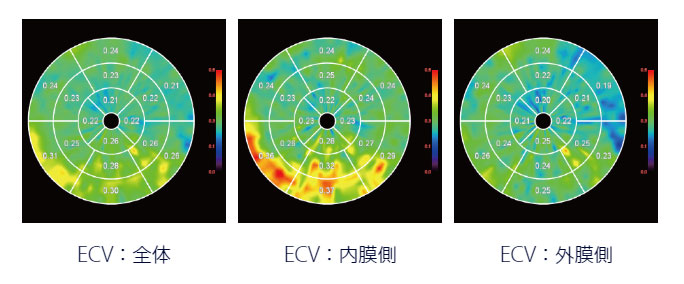

17セグメントポーラーマップ表示
17セグメントポーラーマップ表示
